1、NMS1800相关配套工具及解决方案

1.1应用领域：

(1) 航空航天：雷达、声纳和导航系统

(2) 医学成像：CT扫描仪，MRIs核磁共振

(3) 视频会议、视频监控

(4) 工业控制系统

(5) 无线基站

1.2 RapidIO 快速配置工具

方便自主研发国产RapidIO交换芯片配置及调试，包含寄存器编辑、寄存器行为监控， 路由表配置、链路参数扫描、包产生控制、接口流量统计，

直接运行脚文件、屏幕功能等功能。

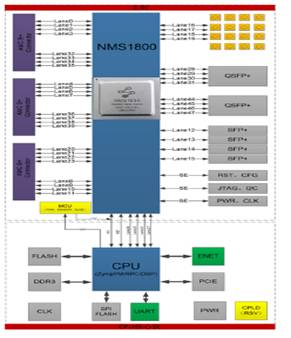

1.3  NMS1800演示板

NMS1800 DEMO板主板集成NMS1800芯片和多种接口，方便用户对NMS1800做全面评估。

(1) 一组4x同轴电接口

(2) 2个4x QSFP+光接口， 4个1x SFP+光接口

(3) 提供了3个AMC扩展接口，每个接口容纳2个4x端口。

(4) 提供JTAG和I2C配置接口

CPU核心板可选择多种处理器，比如Xilinx Zynq、NXP PowerPC、飞腾DSP等物理上使用主板和核心板的扣板形式，采用Com Express Type 10

标准工业控制板卡规范。

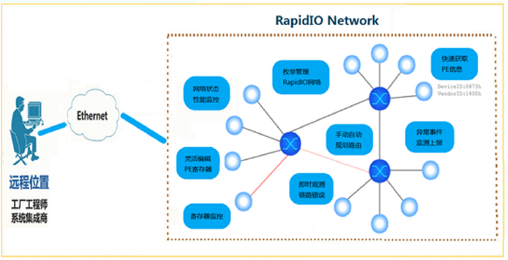

1.4 RapidIO网络部署和管理工具

(1) 软硬件融合的一体化SRIO网络管理方案

(2) 图形化显示网络拓扑 交换设备的远程配置与维护

(3) 灵活可选的网络配置模式 设备的动态热插拔

(4) 异常检测与错误同步上报

(5) 流量监控

(6) 自动显示设备信息以及详情检索

(7) 自由缩放、拖拽与快速定位

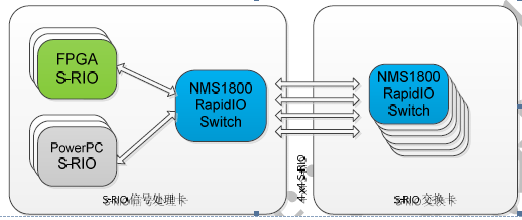

1.5 NMS1800航空航天应用

自主研发的国产RapidIO交换芯片, 包含Time-to-live的RapidIO错误管理扩展，支持容错系统OpenVPX、SpaceVPX和ATCA交换结构，支持

快速开发模块化、标准化系统支持任意的网络拓扑结构，简化了热插拔实现.端口包过滤也行可以阻止错误数据包或恶意攻击（拒绝服务，系统

内存读写）

1.6 NMS1800 视频图像应用

每个端口40个多播寄存器组可以将数据流广播或多播到多个终端设备，用于执行特殊变换、缩放和编解码功能。

2、宽带无线自组网解决方案

宽带无线自组网通信终端是一款基于IP网络技术为基础的战术通信与监控解决方案，系统采用COFDM技术，提供视频、

音频、遥测和IP功能。可以组合一个由16个节点组成的自组网、自愈合的网状网。系统网络内的各个节点可在同一频率上交换数据，简化了

频率管理。高度灵活的网状结构可以使网内各节点之间的数据可以以点对点或点对多点的方式交换；节点也可以通过中继传输增加传输的距离。

系统独特的自组成、自愈合、自动中继的网状结构使之成为移动监控、指挥和控制的理想之选。

2.1主要应用领域：

机载、舰载、车载、地面、背负式、海岸线监控等。

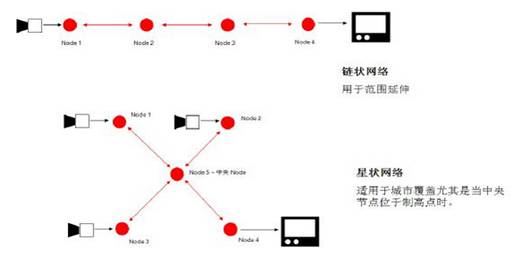

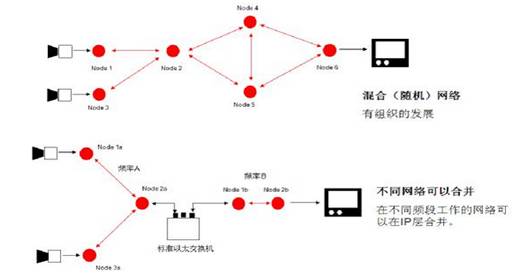

2.2 常见应用组网模式

3、IP Core产品(VHDL or Verilog源码)

3.1 SATA2 IP Core

为大容量存储物理接口应用设计的接口IP。广泛应用于各种应用场合，如计算机，存储，航空航天等领域。

• 支持SATA1.5Gb/s。

• 可配置物理接口。

• 提供额外的用户定义的物理接口状态及控制口。

• 时钟恢复系统中可选的接收端数据缓存。

• 使用接收端数据缓存可选的数据对齐电路。

• 可选8b/10b编解码。

• 支持多达8个SATA接口(可配置从1个口到8个口)。

• 可配置成AMBA AHB或者AXI总线

• 每个口内置DMA引擎。

3.2 LDPC 编解码IP Core

• LDPC码选用的是CCSDS标准定义的码字及码长（可定制），支持编码和译码，最大迭代次数可配置；

• 内部数据宽度可参数化设置；

• 流水线架构，高吞吐量和低资源利用率；

• 针对ASIC和FPGA实现；

• 提供VHDL源码,软件注释率不小于70%，适用于Virtex2、Virtex4、以及Virtex7系列更新版本的FPGA；

• 提供仿真模型；

• 提供仿真程序源代码，软件注释率不小于70%

3.3 其它定制IP Core及板卡

可根据客户要求功能定制IP Core源代码以及硬件板卡定制服务。

4、代理上海源中全系列机箱系统

上海源中信息科技有限公司的机箱系统解决方案分为：标准化机箱系统解决方案和定制化机箱系统解决方案两大类。 其中标准化机箱系

统解决方案涵盖基于ATCA机箱、MicroTCA机箱、CPCI机箱、VPX机箱等业界标准的标准化机箱系统解决方案； 定制化机箱系统解决方案是

在标 准机箱系统规范基础之上，满足客户个性化需要的定制化机箱系统解决方案。
